ASCOM-TELETRON T-8800
fuer das 10m-FM-Band

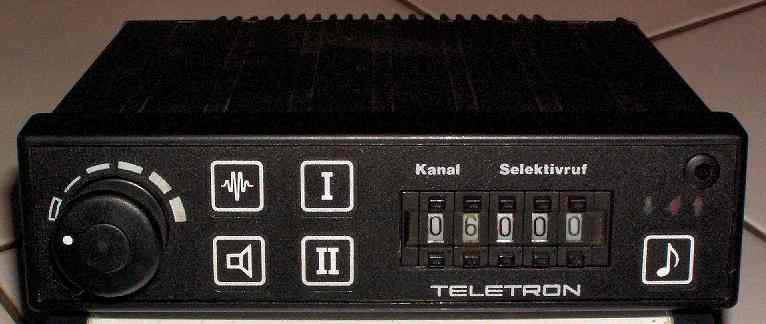

T-8800
Der TRX arbeitet normal im Frequenzbereich von 31,7 - 41 MHz


Das Funkgeraet wurde so modifiziert das auf den 16 Kanaelen folgende Frequenzen abgedeckt werden.

Simplex: 29,520 - 29,540 - 29,550 - 29,560 - 29,570 - 29,580 - 29,590 - 29,600 MHz

Dublex:     RX - 29,520 / TX - 29,620 MHz               RX - 29,530 / TX - 29,630 MHz
                 RX - 29,540 / TX - 29,640 MHz               RX - 29,550 / TX - 29,650 MHz
                 RX - 29,560 / TX - 29,660 MHz               RX - 29,570 / TX - 29,670 MHz
                 RX - 29,580 / TX - 29,680 MHz               RX - 29,590 / TX - 29,690 MHz

Die  Frequenzen werden durch programmieren von zwei  N82S23N  erstellt.  Des weiteren muessen
diverse Aenderungen auf den Platinen vorgenommen werden, auch sollte die ZF-Filter von CFU455E
 (+- 7,5 kHz) auf "G (+- 4,5 kHz) bzw. auf CFU455HT (+- 3 Khz) getauscht werden, da der
 Kanalabstand nur 10 Khz bei den Relaiskanaelen betraegt.



der Innen-Aufbau

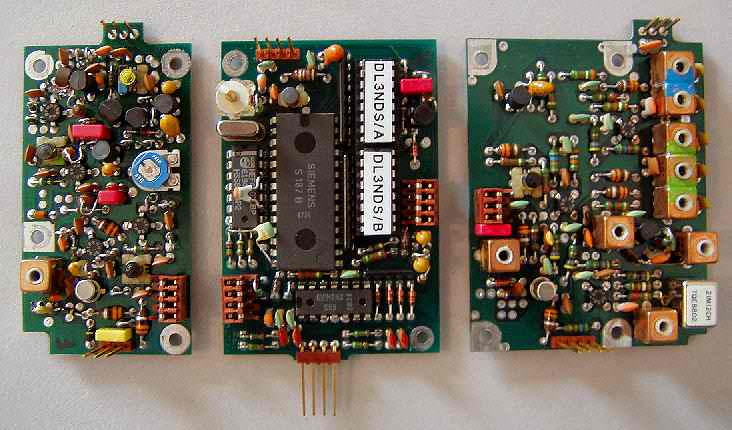

TX-PLL-TX
TX-VCO                                    PLL                                             RX-VCO

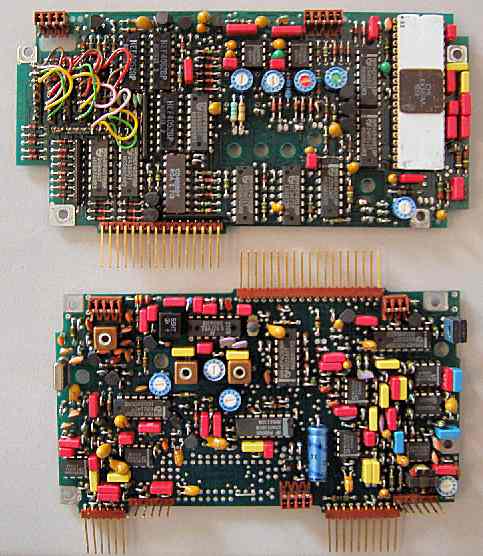

NF-ZF-Ton-Ruf

oben -> Selektivruf-Rufton-, unten -> NF-Vorverstärker, ZF-Platine

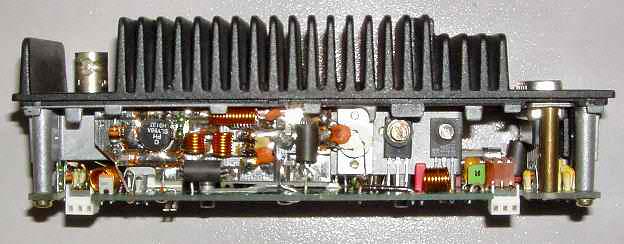

NF-HF-PA
Spannungsversorgung, NF-Verstaerker, Antennenanschluss

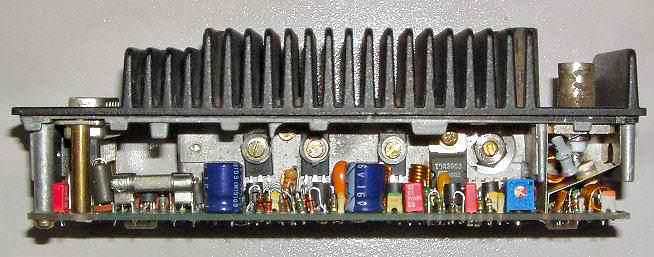

NF-HF-PA
Treiber und Sendeendstufe, bis ca. 20 Watt

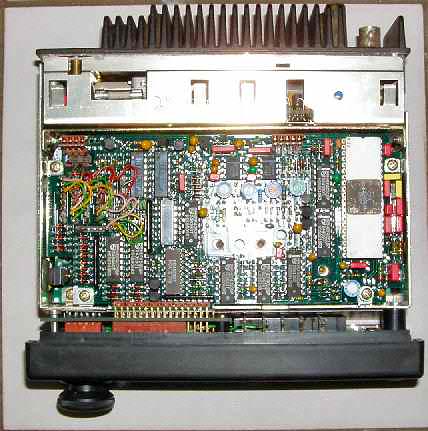

T-8800

geoeffnet Geraet von oben

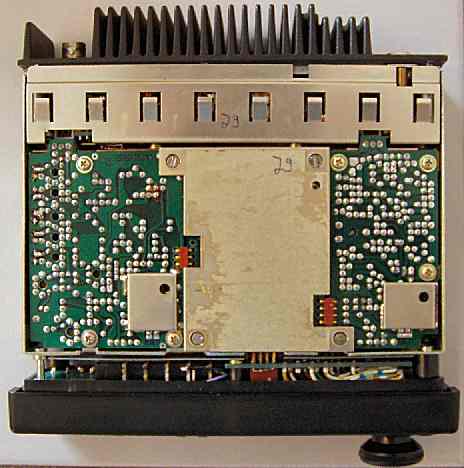

T-8800
geoeffnetes Geraet von unten

© DL3NDS
