Kurzbeschreibung:
Eine
relativ einfache Moeglichkeit auf dem
10m-AFU-Relaisbereich qrv zu

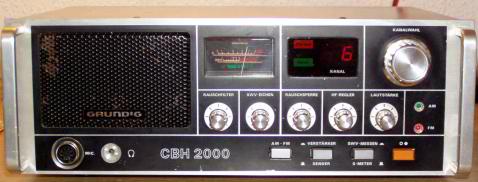

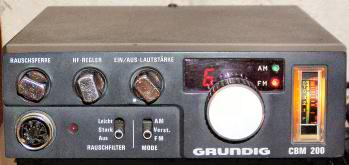

werden ist der Umbau eines GRUNDIG CB-Funkgeraetes. Hierbei
spielt es keine Rolle ob es sich um das CBM-200 oder
CBH-2000 handelt.
Als erstes muss man sich einen Quarz (3.OT) fertigen
lassen mit der
Endfrequenz von 38,935 MHz (bekommt man fuer ca.
20,-€). Dann muss
man ihn
mit dem Quarz Q902 = 36,380 MHz austauschen.
In
der Senderaufbereitung
wird
der Keramikfilter CF5 entfernt und durch einen
Keramikkondensator
von 33 pF ersetzt. Danach muessen alle
Kreise auf den Bereich von
29,560 - 29,690 MHz abgeglichen werden (Kanal 4 = 29,560
MHz;
Kanal

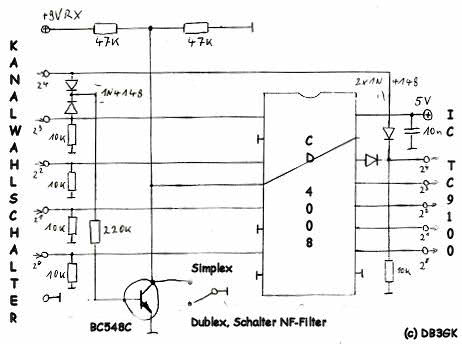

15 = 29,690 MHz). Als naechstes muss die links
stehende Schaltung

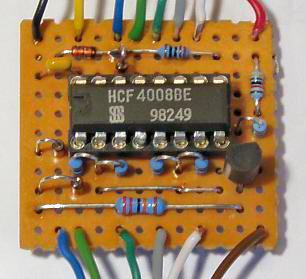

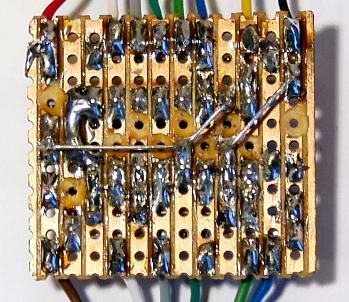

auf eine Streifenraster-Platine aufgebaut

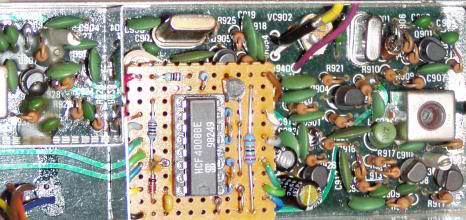

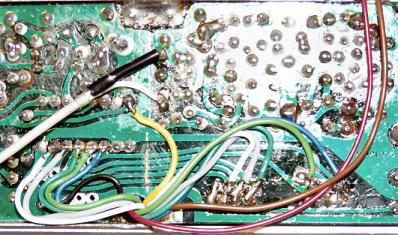

werden. Diese wird so verdrahtet wie
man es auf den nach folgenden Bildern sieht. Die Schaltung
erzeugt die Ablage der 4 Relaiskanaele. Als
Schalter
fuer Simplex und Dublex kann der
NF-Schalter am Geraet verwendet
werden. Sollte es Fragen zu dem Thema geben bitte einfach
eine eMail
an mich.
- dl3nds@df0wun.de
-
73 de Hans-Juergen.
